Tlakové prečerpávacie stanice

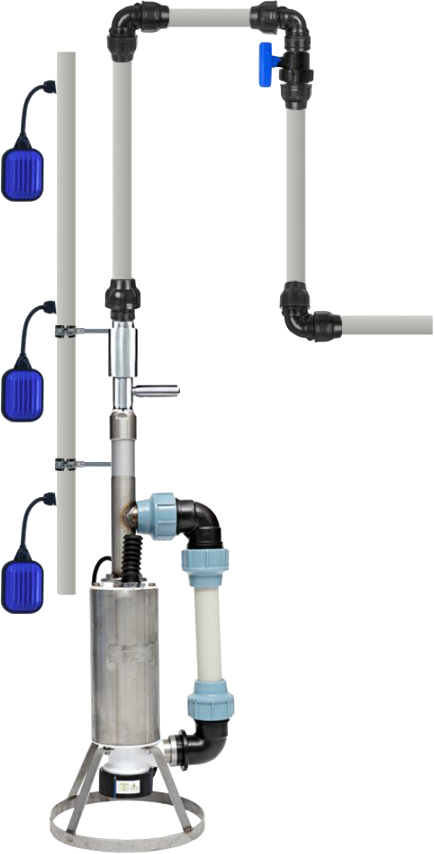

Prečerpávacia stanica 1 1/4" PKRN odvádza odpadovú vodu z rodinného domu alebo menšieho objektu do kanalizácie, keď nestačí gravitačný odtok. Vretenové čerpadlo s rezacím zariadením je určené do tlakovej kanalizácie. Maximálny prietok 55l/min a maximálny výtlak 119m sú dve krajné hodnoty, ktoré sa nedosahujú súčasne. Dostupné množstvo vody klesá s rastúcim prevýšením a odporom potrubia; potrebnú dodávku určuje výkonová krivka. Samonosná vodotesná plastová šachta má priemer 625mm a výšku 1750mm. Zostava zahŕňa plavákový spínač a výtlačné potrubie s armatúrami; plavák riadi čerpanie podľa naplnenia šachty. Vyhotovenie na 400V vyžaduje trojfázový prívod a zodpovedajúce motorové istenie. Pri návrhu treba zohľadniť výšku aj dĺžku odvodu, tlak v nadväzujúcej kanalizácii a požiadavky na osadenie šachty. Druh odpadu musí vyhovovať čerpadlu a rezací systém nenahrádza triedenie odpadu v domácnosti.

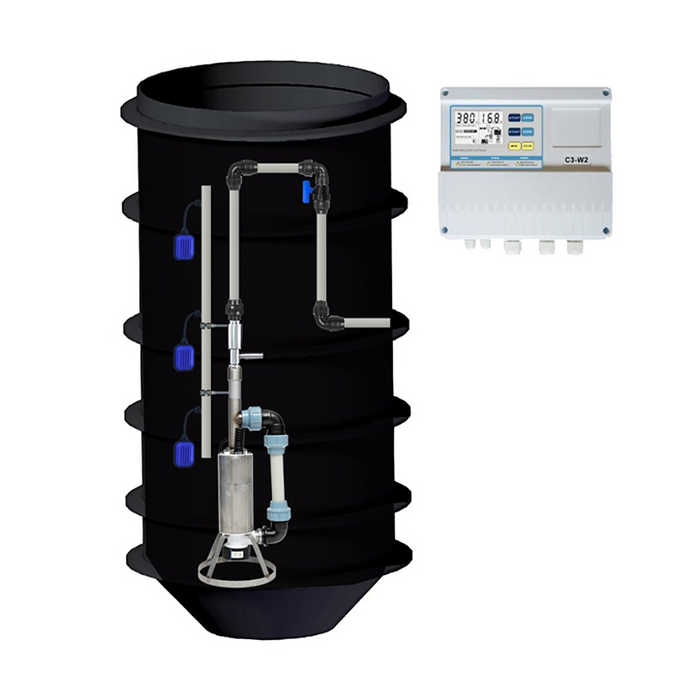

Prečerpávacia stanica LSWm150A odvádza odpadovú vodu z rodinného domu alebo menšieho objektu do kanalizácie, keď nestačí gravitačný odtok. Zostava obsahuje ponorné čerpadlo na odpadovú vodu. Maximálny prietok 433l/min a maximálny výtlak 13,5m sú dve krajné hodnoty, ktoré sa nedosahujú súčasne. Dostupné množstvo vody klesá s rastúcim prevýšením a odporom potrubia; potrebnú dodávku určuje výkonová krivka. Samonosná vodotesná plastová šachta má priemer 625mm a výšku 1750mm. Zostava zahŕňa plavákový spínač a výtlačné potrubie s armatúrami; plavák riadi čerpanie podľa naplnenia šachty. Jednofázové vyhotovenie sa napája z 230V. Pri návrhu treba zohľadniť výšku aj dĺžku odvodu, tlak v nadväzujúcej kanalizácii a požiadavky na osadenie šachty. Druh odpadu musí vyhovovať čerpadlu a voľnému priechodu hydrauliky.

Prečerpávacia stanica LSWm150CA odvádza odpadovú vodu z rodinného domu alebo menšieho objektu do kanalizácie, keď nestačí gravitačný odtok. Zostava obsahuje ponorné čerpadlo s rezacím zariadením. Maximálny prietok 416l/min a maximálny výtlak 14m sú dve krajné hodnoty, ktoré sa nedosahujú súčasne. Dostupné množstvo vody klesá s rastúcim prevýšením a odporom potrubia; potrebnú dodávku určuje výkonová krivka. Samonosná vodotesná plastová šachta má priemer 625mm a výšku 1750mm. Zostava zahŕňa plavákový spínač a výtlačné potrubie s armatúrami; plavák riadi čerpanie podľa naplnenia šachty. Jednofázové vyhotovenie sa napája z 230V. Pri návrhu treba zohľadniť výšku aj dĺžku odvodu, tlak v nadväzujúcej kanalizácii a požiadavky na osadenie šachty. Druh odpadu musí vyhovovať čerpadlu a rezací systém nenahrádza triedenie odpadu v domácnosti.
