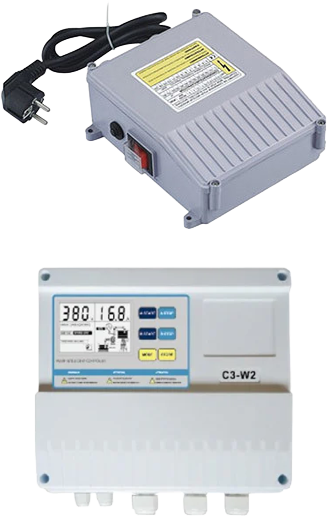

Spínacie skrinky

Kondenzátorová skrinka QK 102-0,55 slúži na pripojenie a ovládanie zodpovedajúceho ponorného čerpadla. Obsahuje svorkovnicu, kondenzátor, tepelnú poistku a vypínač. Prúdové vyhotovenie 6A musí vyhovovať motoru. Pri výbere porovnajte aj požadovanú kapacitu kondenzátora, napätie a schému zapojenia; rovnaký výkon čerpadla sám osebe kompatibilitu skrinky nepotvrdzuje.

Kondenzátorová skrinka QK 105-0,75 slúži na pripojenie a ovládanie zodpovedajúceho ponorného čerpadla. Obsahuje svorkovnicu, kondenzátor, tepelnú poistku a vypínač. Prúdové vyhotovenie 9A musí vyhovovať motoru. Pri výbere porovnajte aj požadovanú kapacitu kondenzátora, napätie a schému zapojenia; rovnaký výkon čerpadla sám osebe kompatibilitu skrinky nepotvrdzuje.

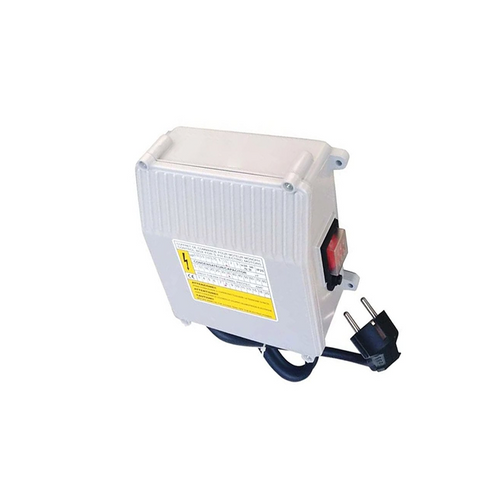

Kondenzátorová skrinka QK 102-1,1 slúži na pripojenie a ovládanie zodpovedajúceho ponorného čerpadla. Obsahuje svorkovnicu, kondenzátor, tepelnú poistku a vypínač. Prúdové vyhotovenie 11A musí vyhovovať motoru. Pri výbere porovnajte aj požadovanú kapacitu kondenzátora, napätie a schému zapojenia; rovnaký výkon čerpadla sám osebe kompatibilitu skrinky nepotvrdzuje.

Kondenzátorová skrinka QK 102-1,5 slúži na pripojenie a ovládanie zodpovedajúceho ponorného čerpadla. Obsahuje svorkovnicu, kondenzátor, tepelnú poistku a vypínač. Prúdové vyhotovenie 13A musí vyhovovať motoru. Pri výbere porovnajte aj požadovanú kapacitu kondenzátora, napätie a schému zapojenia; rovnaký výkon čerpadla sám osebe kompatibilitu skrinky nepotvrdzuje.

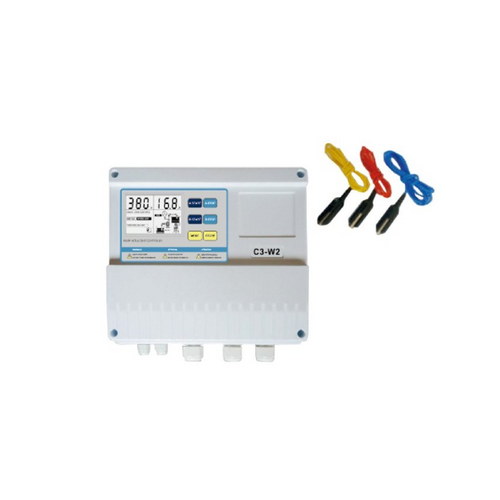

Ovládací panel C3-W2 riadi čerpadlo 400V v automatickom alebo ručnom režime a signalizuje poruchy alarmom. Je označený pre výkon 0,75–4kW a prúd 8A; pri výbere musia vyhovovať oba údaje. Ochranné funkcie sledujú chod nasucho, únik vody, preťaženie, prepätie, výpadok fázy a zablokovanie. Sieťový port umožňuje vzdialené ovládanie pri príslušnom zapojení. Dostupné funkcie závisia od správneho pripojenia a nastavenia celej zostavy.

Ovládací panel Tline10 spúšťa a chráni kompatibilné trojfázové čerpadlo 400V. Variant je označený pre 0,37-3kW a 10A; výber musí zodpovedať menovitému prúdu motora. Automatický aj ručný režim umožnia prispôsobiť obsluhu vodnému systému. Panel s krytím IP55 poskytuje ochranu pri preťažení, chode nasucho a výpadku fázy. Po zásahu ochrany proti chodu nasucho sa môže spustenie opakovať po 10, 20, 40 a 80 minútach, následne po 120 minútach až desaťkrát podľa nastavenia. Automatické pokusy treba nastaviť podľa schopnosti zdroja znovu doplniť vodu.

Ovládací panel Tline20 spúšťa a chráni kompatibilné trojfázové čerpadlo 400V. Variant je označený pre 4–7,5kW a 20A; výber musí zodpovedať menovitému prúdu motora. Automatický aj ručný režim umožnia prispôsobiť obsluhu vodnému systému. Panel s krytím IP55 poskytuje ochranu pri preťažení, chode nasucho a výpadku fázy. Po zásahu ochrany proti chodu nasucho sa môže spustenie opakovať po 10, 20, 40 a 80 minútach, následne po 120 minútach až desaťkrát podľa nastavenia. Automatické pokusy treba nastaviť podľa schopnosti zdroja znovu doplniť vodu.

Ovládací panel Tline30 spúšťa a chráni kompatibilné trojfázové čerpadlo 400V. Variant je označený pre 9,2–11kW a 30A; výber musí zodpovedať menovitému prúdu motora. Automatický aj ručný režim umožnia prispôsobiť obsluhu vodnému systému. Panel s krytím IP55 poskytuje ochranu pri preťažení, chode nasucho a výpadku fázy. Po zásahu ochrany proti chodu nasucho sa môže spustenie opakovať po 10, 20, 40 a 80 minútach, následne po 120 minútach až desaťkrát podľa nastavenia. Automatické pokusy treba nastaviť podľa schopnosti zdroja znovu doplniť vodu.

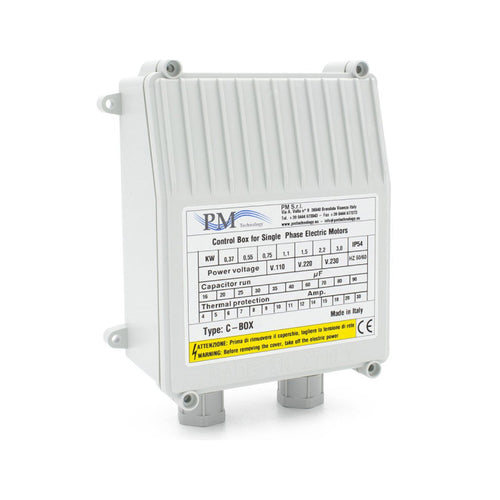

Štartovací box C-BOX25 slúži na spúšťanie kompatibilného jednofázového ponorného čerpadla. Obsahuje vypínač, kondenzátor a resetovateľnú tepelnú ochranu prístupnú zvonka. Toto prúdové vyhotovenie je označené 6A a 0,55kW. Pri výmene skrinky musia sedieť aj kapacita kondenzátora a zapojenie motora, preto sa riaďte jeho štítkom a pôvodným boxom. Skrinka má krytie IP54 a káblové priechodky. Je súčasťou elektrického ovládania, sama nenahrádza hydraulické riadenie vodárne.

Štartovací box C-BOX35 slúži na spúšťanie kompatibilného jednofázového ponorného čerpadla. Obsahuje vypínač, kondenzátor a resetovateľnú tepelnú ochranu prístupnú zvonka. Toto prúdové vyhotovenie je označené 8A a 0,75kW. Pri výmene skrinky musia sedieť aj kapacita kondenzátora a zapojenie motora, preto sa riaďte jeho štítkom a pôvodným boxom. Skrinka má krytie IP54 a káblové priechodky. Je súčasťou elektrického ovládania, sama nenahrádza hydraulické riadenie vodárne.

Štartovací box C-BOX40 slúži na spúšťanie kompatibilného jednofázového ponorného čerpadla. Obsahuje vypínač, kondenzátor a resetovateľnú tepelnú ochranu prístupnú zvonka. Toto prúdové vyhotovenie je označené 11A a 1,1kW. Pri výmene skrinky musia sedieť aj kapacita kondenzátora a zapojenie motora, preto sa riaďte jeho štítkom a pôvodným boxom. Skrinka má krytie IP54 a káblové priechodky. Je súčasťou elektrického ovládania, sama nenahrádza hydraulické riadenie vodárne.

Štartovací box C-BOX60 slúži na spúšťanie kompatibilného jednofázového ponorného čerpadla. Obsahuje vypínač, kondenzátor a resetovateľnú tepelnú ochranu prístupnú zvonka. Toto prúdové vyhotovenie je označené 14A a 1,5kW. Pri výmene skrinky musia sedieť aj kapacita kondenzátora a zapojenie motora, preto sa riaďte jeho štítkom a pôvodným boxom. Skrinka má krytie IP54 a káblové priechodky. Je súčasťou elektrického ovládania, sama nenahrádza hydraulické riadenie vodárne.
