Prístrojové skrinky

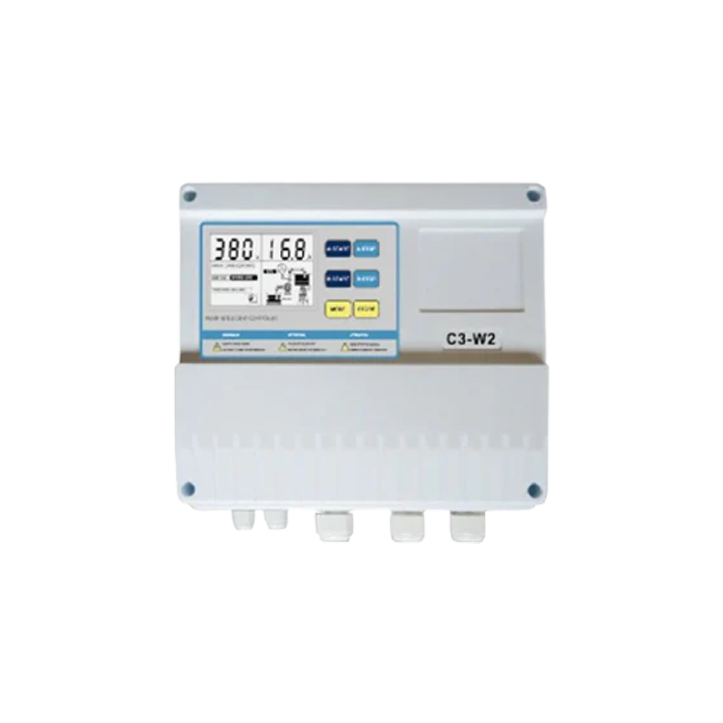

Ovládací panel C3-W2 riadi čerpadlo 400V v automatickom alebo ručnom režime a signalizuje poruchy alarmom. Je označený pre výkon 0,75–4kW a prúd 8A; pri výbere musia vyhovovať oba údaje. Ochranné funkcie sledujú chod nasucho, únik vody, preťaženie, prepätie, výpadok fázy a zablokovanie. Sieťový port umožňuje vzdialené ovládanie pri príslušnom zapojení. Dostupné funkcie závisia od správneho pripojenia a nastavenia celej zostavy.

Ovládací panel Tline10 spúšťa a chráni kompatibilné trojfázové čerpadlo 400V. Variant je označený pre 0,37-3kW a 10A; výber musí zodpovedať menovitému prúdu motora. Automatický aj ručný režim umožnia prispôsobiť obsluhu vodnému systému. Panel s krytím IP55 poskytuje ochranu pri preťažení, chode nasucho a výpadku fázy. Po zásahu ochrany proti chodu nasucho sa môže spustenie opakovať po 10, 20, 40 a 80 minútach, následne po 120 minútach až desaťkrát podľa nastavenia. Automatické pokusy treba nastaviť podľa schopnosti zdroja znovu doplniť vodu.

Ovládací panel Tline20 spúšťa a chráni kompatibilné trojfázové čerpadlo 400V. Variant je označený pre 4–7,5kW a 20A; výber musí zodpovedať menovitému prúdu motora. Automatický aj ručný režim umožnia prispôsobiť obsluhu vodnému systému. Panel s krytím IP55 poskytuje ochranu pri preťažení, chode nasucho a výpadku fázy. Po zásahu ochrany proti chodu nasucho sa môže spustenie opakovať po 10, 20, 40 a 80 minútach, následne po 120 minútach až desaťkrát podľa nastavenia. Automatické pokusy treba nastaviť podľa schopnosti zdroja znovu doplniť vodu.

Ovládací panel Tline30 spúšťa a chráni kompatibilné trojfázové čerpadlo 400V. Variant je označený pre 9,2–11kW a 30A; výber musí zodpovedať menovitému prúdu motora. Automatický aj ručný režim umožnia prispôsobiť obsluhu vodnému systému. Panel s krytím IP55 poskytuje ochranu pri preťažení, chode nasucho a výpadku fázy. Po zásahu ochrany proti chodu nasucho sa môže spustenie opakovať po 10, 20, 40 a 80 minútach, následne po 120 minútach až desaťkrát podľa nastavenia. Automatické pokusy treba nastaviť podľa schopnosti zdroja znovu doplniť vodu.
